【ノイズ対策基礎知識特集 第1回】
電磁ノイズの発生メカニズムについて
nzkwtr
電子機器の高性能化や小型化が進むにつれて、電磁ノイズは設計者にとって避けられない課題となっています。
ノイズは信号線や電源から発生し、さらに静電気や雷サージを受け、機器の誤動作や性能低下を引き起こす要因となります。
ノイズ障害を理解するためには、ノイズが発生する仕組み・伝わる仕組み・放射する仕組みを体系的に把握する事が重要です。
ノイズの仕組み

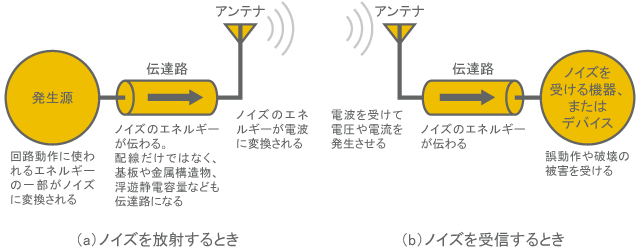

図1が示すように、ノイズの発生原理を整理すると以下の3つの要素で構成されています。
[ノイズの3つの基本要素]
ノイズ原
(発生する電流や回路)
伝達路
(ノイズが伝わる経路)
アンテナ
(電波として放射される要素)
ノイズを発生する側(加害者)とノイズを受ける側(加害者)は、基本的に同じ仕組みで説明できます。
発生と受信は表裏一体の関係にあります。
ノイズの仕組みを理解することで、設計段階から効率的かつ効果的な対策を講じることが可能です。
村田製作所では、長年の研究とノウハウを活用し、こうした課題に対応するために幅広いノイズ対策部品を提供しており、設計者が安心して高性能機器を開発できるよう支援しています。
ノイズ対策関連製品ラインアップ
(EMIFIL®)
(バリスタ、TVSダイオード)
パイオニクスでは、様々な製品の中から最適な製品の選定についてお手伝いをさせていただきます。
製品詳細については、是非弊社へお問い合わせください！
重要ポイント
電磁ノイズの発生メカニズムと効果的な対策を、今回はその概要についてお伝えさせて頂きました。
重要ポイントは以下の3つとなります。
ポイント
- ノイズ障害は「発生・伝搬・放射」の仕組みを理解する事が重要
- ノイズの基本要素は「ノイズ源」「伝達路」「アンテナ」の3つ
- 発生側と受信側は同じ構造で説明できる⇒表裏一体
ノイズ対策、村田製作所製品に関するお問い合わせは是非、パイオニクスへ！
村田製作所の幅広いノイズ対策部品の中から、お客様のご要望に合った最適な製品選定のお手伝いをさせていただきます。ご不明な点やご質問がございましたら、お気軽にお問い合わせください。
次回以降、ノイズの発生源の解説と、それに適した対策製品についてご紹介させて頂きます！
どうぞご期待ください！
